De heteluchtmachine van Stenter van de Speldplaat met het met een laag bedekken van functie voor katoenen soorten en vezeltextiel

De heteluchtmachine van Stenter van de Speldplaat met het met een laag bedekken van functie voor katoenen soorten en vezeltextiel

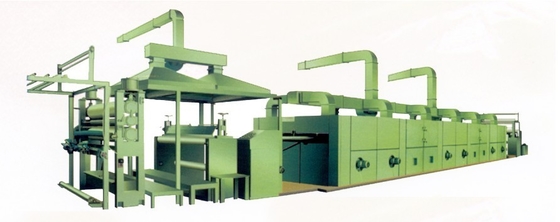

Kzm-320 heteluchtstenter & deklaagmachine

Toepassing:

Deze Machine is toepasselijk voor het met een laag bedekken van en het drogen van het katoen, het polyesterkatoen/de chemische vezel en de geweven stof. Gevorderde kleine omloop modulaire drogende kamer (exemplaar van Duitsland Montfort, vrij te assembleren), het infrarode systeem van de randopsporing. De gehele machine wordt gedreven door AC de transmissie van de frequentieomzetting, en de raad van de brugcontrole die met TV-controleapparaten wordt uitgerust.

Technische processtroom

Het open breedte het voeden (elektrische randzuiging) →coating head→ brugtype transmissiegeval →infrared de speldplaat → van de randopsporing → in rol die van het 2 kamer de drogende →cold water centrum → koelt die trekken-uit rolt

Hoofd technische Parameter:

1. Type: speldplaat stenter
2. Machinerichting: linker of rechts (de klant neemt besluit)
3. Machinesnelheid: 25~80m/min
4. Machine nominale breedte: 3200mm
5. Modulatiewijze: De gehele modulatie van machineassen, ook elke kamer handmodulatie volgens verzoek
6. Ontwerptemperatuur: bijl 220℃, met het apparaat van de temperatuur zelf-controle
7. Middel van hitte: hitte-overdracht olie
8. Spoor: gegoten door 20# ruwijzer, de smeringsspoor van de oliedruppel en ketting.
9. Doek binnen en uit methode: open breedte binnen, centrum ontwikkeling
10. Transmissiemethode: AC de transmissie van het frequentiesynchronisme
11. Qty kamer en qty omloopventilator: 2 kamers (3m elk), 4pcs×4KW-omloopventilator.
12. Hoofdtransmissiemacht: 22kw.
13. Totale macht: 30kw (beginmacht)

Machinestructuur:

1. Het voeden kader: samengesteld uit het voeden van pijp, haalt de doek kader, elektrische randzuiging, doek het leiden rol, het kader van het kanaalstaal enz. aan
2. De slaghoofd van de hete lucht kan het kleine omloop - - hoofd door luchtverwarmingspijp, luchthoeveelheid van bovenkant en de verwarmingspijp van de bodemlucht worden aangepast, 2 modulaire kamers.
3. Elke kamer met één radator, 2 omloopventilators, die door hoog-temperatuur-weerstandsmotor worden gedreven.
4. Filtrerend netwerk voor radiator, gemakkelijk voor het schoonmaken na ophouden, die de hitteefficiency verbetert.
5. Hoofdtransmissie en spoorwegsysteem: binnen voedend en drijft het uit verlengend spoor, de motor van 7.5KW AC latschacht, aandrijvingsketen door het geval van het wormtoestel, speldplaat of klem door het spoor van de staalstructuur, het stabiele lopen, ketting met constant-spanningsapparaat. Heeft de collectieve aandrijving van de spoormodulatie, beide einden van kamer alleen het micromatic plaatsen.
6. Koel en doffing systeem: koude luchtkoeling en koud waterrol het koelen, het rollen uit het voeden.

Basisconfiguratie:

het open breedte voeden in 1set

deklaagmachine 1set

Koelmachine 1set

centrum rollend apparaat 1set

de delen van de klantenonafhankelijkheid:

1. Water, stoompijpleiding en boiler.
2. 5.88×105 pa samengeperste lucht.

3. Luchtslang van hoogste deurplank aan uitlaatventilator en overboord luchtslang.

4. Voerkabel van elektrisch controlekabinet aan overboord.

Professioneel blad voor deklaagmachine

Beschrijving:

1. Deze machine is geschikt voor diverse soorten van katoenen en vezeltextiel om de technologiebehandeling als zich messendeklaag, het drogen, het vormen en band verpakking te verwerken product van de diverse categorieën het textieldeklaag.

2. Wij gebruiken beroeps in leggen de messen van de de deklaagmachine van het wolframcarbide

A: scherp mes B: vierkante mond C: druppel-daling D: J-mes

E: helft-tubulair F: komma het wissen mes G: toenemend H: elleboog
