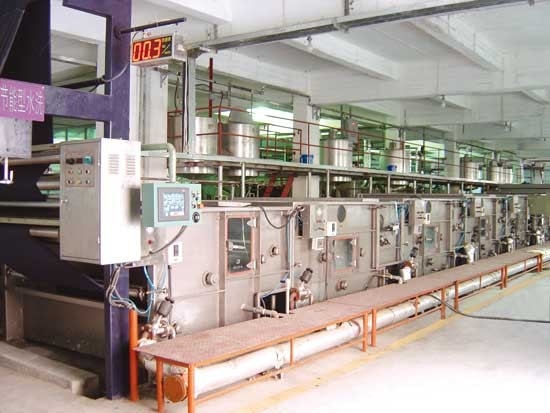

Gebreide Textiel Open Wasmachine - de wasmachine van de breedtestof

Gebreide Textiel Open Wasmachine - de wasmachine van de breedtestof

Kd-220 wasmachine van de type energy-efficient de type gebreide open-breedte

Toepassing:

Deze machine wordt hoofdzakelijk gebruikt voor na-drukt waskatoen, het mengen gebreide stof en elastische singelband. Ook voor chemische stof zoals spandex voor behandeling alvorens en inzepend na het verven van olie te ontdoen.

Technisch proces van volledige machine:

Open-breedte het voeden het kader (gehechtheid centreerapparaat) → Enige van de de wasmachine→ Dubbele trommel van het trommelwiel van de de wielenwasmachine van het de trommelwiel (vijf groepen) → Enige van het de wasmachine→ scherm raadstype van het de doosa → scherm van het schortwiel raadstype de doosb → Dubbele trommel van het schortwiel de open-breedteomvang rijdt van wasmachine (twee groepen) rollen → twee padder → het bebouwen

Hoofd technische parameter en specificatie:

1, Machinerichting: gezicht aan het het voeden kader, beweging veroorzakende macht zijaanzicht als handmachine.

2, Breedte: 2200mm

3, Processnelheid: 10~15m/min

4, Inzepend yarding: de stoffeninhoud is 200300m, tijd 1520min.

5, Stoomdruk: 0.4MPa

6, Samengeperste luchtdruk: 0.4MPa

7, Elektrische aandrijving: AC frequentieomzetting, controleerbaar PLC.

8, Vormgrootte: 39965x3800x3250mm

Hoofdrolspeler:

Deze machine verwijdert overstroming en onzuiverheid onder grof geweldwas, goede unhairefficiency, kleine lossing van afvalwater, milieuvriendelijke typemachine.

Technische parameter en structuur van hoofdeenheidsmachines:

1, het Voeden kader: gemaakt van edgefolded staalplaat, die met spanningskader wordt uitgerust, gidsrol, het centreren apparaat in bijlage.

2, de Enige wasmachine van het trommelwiel:

PCs één van het schermvorm trommelen met dia.φ780mm, roloppervlakte die met 6 PCs van douchepijp wordt uitgerust, binnenlijn die pumb, macht 3kw, roteren snelheid 2960rpm doorgeeft; het omloopvolume is 50T/h.

Twee PCs van de vormpas van aandrijvingsrollen (dia.φ300mm) „Ω“ door stof met 780mm van gesynchroniseerde trommel, werken met kneepbroodje, dat met één reeks van sensor, PCs wordt uitgerust 1 van de rol van de aandrijvingsseparator voordien in kneep. De temperatuur 90℃, doosmateriaal is 3mm SUS304, dak met dekking, verbinding van waterslotstructuur, kunnen twee kanten van vensters worden onderzocht en openen (ring het verzegelen stroken naadloze verbinding). Het roterende wiel keurt het externe blok van het roestvrij staallager, mechnical verbinding goed. Stoompijp het directe verwarmen (met knalpot), temperatuurvertoning binnen de doos, gecontroleerd pneumatisch van de drainagemechanismeklep.

3, Douuble-trommel rijden wasmachine:

Twee PCs van het schermvorm trommelen met dia.φ780mm, roloppervlakte die met 6 PCs van douchepijp wordt uitgerust, binnenlijn die pumb, macht 3kw, roteren snelheid 2960rpm doorgeeft; het omloopvolume is 50T/h.

Drie PCs van de vormpas van aandrijvingsrollen (dia.φ300mm) „S“ door stof met 780mm van gesynchroniseerde trommel, werken met kneepbroodje, dat met één reeks van sensor, PCs wordt uitgerust 1 van de rol van de aandrijvingsseparator voordien in kneep. De temperatuur 90℃, doosmateriaal is 3mm SUS304, dak met dekking, verbinding van waterslotstructuur, kunnen twee kanten van vensters worden onderzocht en openen (ring het verzegelen stroken naadloze verbinding). Het roterende wiel keurt het externe blok van het roestvrij staallager, mechnical verbinding goed. Stoompijp het directe verwarmen (roestvrij staal pneumatische klep), temperatuurvertoning binnen de doos, gecontroleerd pneumatisch van de drainagemechanismeklep.

4, het wieldoos van de het Scherm lege schort:

Het doosmateriaal is 3mm SUS304, het type van het wielraad van de het Scherm lege schort yarding, temperatuur 80℃, stoffeninhoud: 300-350m.Automatic temperatuurcontrole.

Twee keer van bevestiging: middentemperatuur en bevestiging op hoge temperatuur, die met schuim schone mond wordt uitgerust om kleurenvlekken te vermijden.

5, de rollen van MH596A twee padder (5T)

Samengesteld uit staalplaat en vierkante buis. Hoogste rol: Φ300mm (buitenkant die met NBR met een laag wordt bedekt); bodemrol: Φ300mm (buitenkant die met NBR met een laag wordt bedekt) (aandrijving); drukwijze: cilinder hefboom-type; de cirkelvormige doos van de vuurradvermindering, van de de motor duplexketting van 5.5kw AC de koppelingsaandrijving. Uitgeruste breedtenevel en bumperbar.

6, Bebouwend kader: gemaakt van edgefolded staalplaat, met rubberrol en omvangapparaat.

7, Vervangstukken: verkopersvervaardiging volgens het de tekeningsontwerp van de koper.

De delen van de cliëntonafhankelijkheid:

1, de post van de Luchtcompressie of luchtcompressor.

2, Pijpleiding buiten de machine.

3, Kabelbrug en hoofdschakelschema buiten het controlekabinet.

Processtroom
