Open type en onafhankelijke magnetische de barprinter van het transmissiescherm

Open type en onafhankelijke magnetische de barprinter van het transmissiescherm

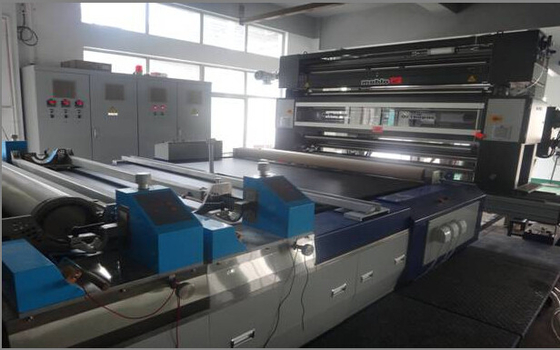

KD180-600 de roterende Machine van de het Schermdruk

Milieuvriendelijk, energie - besparing en hoog rendement

1. De lage alcoholische drankverhouding vermindert zeer het waterverbruik.
2. Vergelijkbaar zijnd met traditionele vervende machine, kan de water, helper en stoomconsumptie door 50% worden bewaard
3. Laagste geïnstalleerde macht, vandaar laagste elektrische energieconsumptie.
4. Snel vervende cyclus, verbeterde productiviteit.
5. Gebruikersvriendelijke verrichting en gemakkelijk onderhoud.

Model: Kleur-4-8 kamers van KD type-1-18

Processtroom: feeding→edge alignment→printing

Toepassing: Het is geschikt voor katoenen doek, fluweeldoek en gemengde stof.

Hoofd technisch parameter en model:

1. Machinerichting: rechtse machine (gezicht aan het voeden van transmissie op rechterkant)
2. Machine nominale breedte: 18006000mm (Max. breedte 5700mm van de procesvezel)
3. Algemene snelheid: 1~100m/min (Ontworpen speed1~120 m/min)
4. Qty kleur: 1-18
5. De het schermcilinder herhaalt: 640mm914mm1020mm
6. Drukwijze: De open druk van de type magnetische bar
7. Transmissiewijze: het scherm leidt servo onafhankelijke transmissie.
8. Geleidingsband het zelf doffing

Machinestructuur:

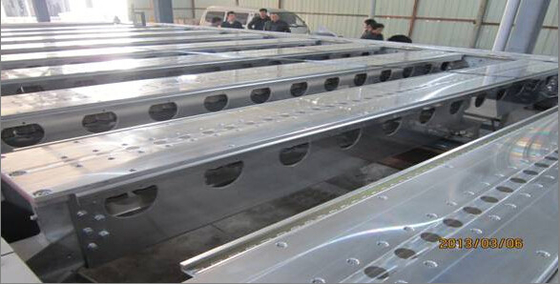

Hoog - structuur van het kwaliteits bedraagt box-type blok, 6 kleuren/sectie, 3 secties, 18 kleuren, dalende machinespanwijdte, die mechanische sterkte verhogen. Onder kader keurt het internationale te lassen staal van de Bvorm goed. Het verbeteren van gefundeerdheid en stabiliteit van volledige machine.

• Hoofdaandrijving: De standaard hoge aandrijving van de verminderingsdoos, - kwaliteit van de band van de drukgeleiding. Oppervlakte van het drijven van de textureringsbehandeling van het rolmalen en het fosfor van het plaatnikkel. Verzeker hoogte - kwaliteitsdruk. De eenvoudige mechanische structuur maakt maintanence zeer geschikt.
• Afwijking het rectificeren van geleidingsband: Stabiliteit van geleidingsband op gidskatrol, op goede voorwaarde van timing het deflashing en de correcte installatie van de geleidingsband wordt de gebaseerd, deze organisatie kan zekere stabiele verrichting van de geleidingsband houden die.
• Magnetische lijst: de professionele magnetische lijst verstrekt de permeatie van de evenessdruk, is de magnetische lijst recentste ontwerp cad-CAM van elctromagnetic typerol, maakt de hoge precisie mechanische contractuur permeate van het drukdeeg uniform, geen linker, midden, juiste chromatism, vrij onderhoud.
• Het met een laag bedekken: thermoplastisch of hydrosol (de klant kiest om het even welk type), is de lijmdikte regelbaar wanneer het met een laag bedekken.
• Het scherm hoofdklem: vliegtuiglager met grote trekspanning dat geschikt voor gedwongen richting is en levensduur verbetert.
• Deegpomp: Het lichaam van de roestvrij staalpomp, met hand en automatische controletype, Niveaucontrole door hefboom die van de deeg de vloeibare voeler wordt uitgerust en PLC.

Hoofdaandrijvingssysteem om geleidingsband te drukken:

KAN technologie en 485 mededeling, onderliggende gecentraliseerd die gegevens in hogere computer, de wijze van de snelheidscontrole worden verwerkt en elke het scherm hoofd servomotor controleren, synchrone druk bereiken om zekere drukefficiency te houden. Al informatie toonde aan klanten door human-computer interface, geschikt te werken en te leiden. Dit systeem is betrouwbaar op voorwaarde van vochtigheid op hoge temperatuur, hoge, sterke corrosie, sterke interferentie.

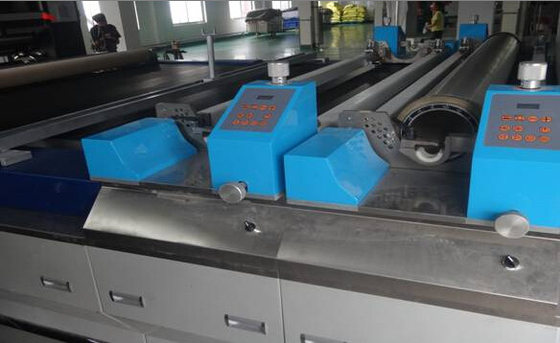

Het scherm hoofd onafhankelijke aandrijving:

1. De servomotor kan hoge precisieregisteration van het roterende scherm in cirkel van 360° controleren, is het geaccumuleerde verschil van de foutencode binnen 0.08mm. Het controlemechanisme van hoofdverrichtingspaneel kan veranderen toevoegt aan geschikte uitwisseling en direct.
2. Van de het procescodeur van de hoge prestatiesomvormer de snelheidsclosed-loop controle. Andere transmissiemotor gebruikt universele convertor; zet het analoge hoeveelheidstype in digitaal hoeveelheidstype systeem om om precisie van de systeem de synchrocontrole te verzekeren.

Elektronische interne controle van handpiece: De drukeenheden met onafhankelijke servomotor, gevorderde AC servobestuurder, elke eenheid uitgeruste schakelaar van de breedte prefabkabel worden uitgerust, door optische vezelmededeling om zekere drukprecisie van printer te houden, Elektrosysteem is zeer gemakkelijk voor onderhoud dat.

Hoofdkabeldoos: gebruikt voor voltagecontrole, kringsdistributie, de controle enz. van de kamertemperatuur.

Verrichting en controlesysteem: aanrakings het scherm gecentraliseerde controle (daarnaast uitgerust met één reeks van knoopcontrole samen met het aanrakingsscherm); machinesnelheid, output, onderbreking en technologische parameterenz. gecentraliseerde vertoning; raak het scherm kan parameterreeks van registersnelheid, registerparameter, die precisie, synchrone factor opnemen, geschikt voor cliënten ook verstrekken om volgens producten verzoek te ontwerpen en te wijzigen.

Drogende delen:

Kamerwijze: krachtige bespuitende wind, drie-laag het hete aan de lucht drogen (de efficiënte algemene lengtepas door is 54m)

Hittebron: olie het verwarmen

Qty: 4-8 kamers

Doorgevende ventilatortransmissie: de motor is het horizontale F-Niveau van de typethermostabiliteit, lange olievuller.

Het schermriem: Teflonnet thermoresistance≦250℃

Kamer hoofdstructuur:

Het voeden wijze: het vlakke voeden.

Afstand tussen kamer en centrale verwerkingseenheid: ≤500mm

Algemene voorbijgaande wijze: kamer overgaan het met 3 lagen door deken

Kamerlengte: de kamer is modulair ontwerp, is de lengte 3m/chamber

Doorgevende ventilator: Elke die sectiekamer met onafhankelijke doorgevende ventilator wordt uitgerust, doorgevende ventilatormotor is 7.5KW (AC de controle van de frequentieomzetting 15Kw * 6 kamers),

Luchthoeveelheid en lucht het bespuiten: elke hoeveelheid van de kamerlucht is 12500m3/h, lucht het bespuiten de lucht van de pijpnevel rond vanaf bovenkant en de bodem (hoogste algemeen hoofd - - het hoofd blazen, midden algemene slag van boven tot onder), lucht het bespuiten mond is met vierkante structuur van het lucht de leidende schot, is max. luchtsnelheid 8-12m/s.

Qty het schermriem: één PCs, Ingevoerd Amerikaans versterkt die glasvezelmateriaal, oppervlakte met Teflon, binnenlandse verwerkte, versterkte rand, de schakelaar van de het schermriem met een laag wordt bedekt trekt type snel afkoppelbare koppeling terug;

Van de de afwijkings het rectificeren en spanning van de het schermriem apparaat: elke het schermriem met grens twee schakelt links in en de rechterkant, één grens, afwijking het rectificeren keurt mechanische schakelaar goed, is een andere de controle van de de afwijkingsbescherming van de het schermriem, de afwijking van de het schermriem is het rectificeren het pneumatische afwijking rectificeren, is de spanning het verlaten en juiste twee cilinders spannen; de levend-rol van de het schermriem is de naadloze deklaag van het de oppervlaktezink van de staalpijp;

Radiator: elke die kamer met twee radiators uitgerust wordt die (pijp uitstralen is ф58mm*1100mm, is het rollende filmtype van de aluminiumpijp, binnenpijp ф32mmR staalpijp, muurdikte 2 mm, voor en de achter dwarsregeling, bedraagt 40 uitstralend gebied 120 m2 van /section).

Max. temperatuur van kamer: regelbaar 150℃~220℃;

Kamertemperatuur: Het rek is gevormde staalbouw, is de deurplank Q235 koudwalst staalplaten met dikte 1.2 mm; thermisch-beschermende deklaagdikte 100mm, superfine semirigid glasvezelplaat (omvat kamerbovenkant en bodem); elke kamerbodem met de vensters van één luchtsupplement;

Systeem van de temperatuur het automatische zelf-controle: voor en achterkamers twee reeksen van klep van de hete olie de elektrische die controle, temperatuur door PT100 platina – nikkelweerstand door het instrument van de temperatuurcontrole wordt gecontroleerd;

De ventilator van de kameruitlaat: drie reeksen standaard centrifugaaluitlaatventilators, motormacht 2.2kw*3;

Kamer drijfsysteem: de kamer wenst twee reeksen van transmissieapparaat (Japan Ichinose), is één reeks de riemtransmissie van het kamerscherm (omvat motor 7.5KW, reductiemiddel en frequentieconvertor), is een andere trekken-uit transmissie (omvat motor 2.2kw, reductiemiddel en frequentieconvertor);

Hoofdconfiguratie:

Nr.	Naam	Fabrikant	Specificatie
1	Het schermriem	De producten van Shanghai	3250mm breedte
2	Doorgevende ventilatormotor	De motorco. van Shanghai Dequshi, Ltd	7.5Kw
2	Uitlaatventilator	Fabriek van de Shagnhai de Algemene Ventilator	T4-72 NO.5 2.2Kw
3	De controleklep van de olietemperatuur	Het merk van Shanghai	Dg65
4	De hoofdaandrijvingsrol van de het schermriem		Naadloze staalpijp
5	Gidsrol met algemene oppervlakte gecontacteerd die		Met een laag bedekt roestvrij staal
6	Cilinder	De producten van Tainwanairtac
7	Lagers in kamer	NSK JAPAN	UC reeks
