De Vervende Machine van hoog-persjigger

De Vervende Machine op hoge temperatuur van hoog-Persjigger

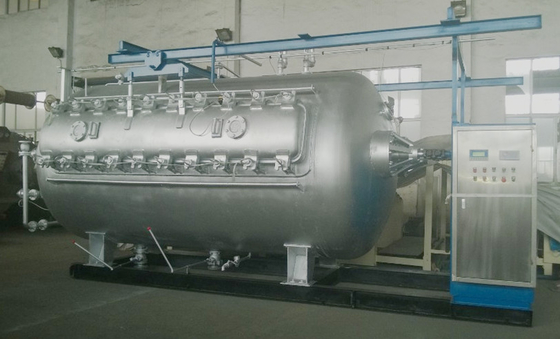

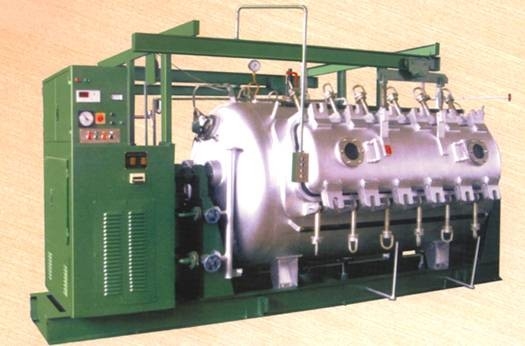

Kd-gr120-360 Hoge druk Automatische Kleurstof op hoge temperatuur Jigger

Inleiding

Dit vervende materiaal dat door onze fabriek wordt, is geschikt voor diverse synthetische, katoenen en linnenstoffen om met verdeeld, zwavel, vat, directe, en reactieve kleurstoffen, geschuurd worden geverft, die aan een constant tarief en onder een constante spanning worden ingezeept vervaardigd en worden gereinigd. Het heeft de eigenschappen van geavanceerd ontwerp, redelijke structuur, en superieure prestaties, veilige en betrouwbare verrichting.

Hoofd Technische Parameter

Max. Diameter van doekbroodje: Φ1200mm

Max. het Werk stoffenbreedte: 2000mm

Regelbare stoffenspanning: 0~60kg

Regelbaar stoffentarief: 20~80m/min

Diameter van hoofdrol: Φ220mm

Maximum werkdruk: 0.4Mpa

Maximum het werk temperatuur: 140℃

Alcoholische drankverhouding: 1:2

• Technische eigenschap

1. De totale machine keurt computercad toegevoegd ontwerp goed; CAM voegde amylases, hoge precisievervaardiging toe.
2. De totale machine keurt AC de servo) aandrijving van de frequentieomzetting (aan de spanning en de snelheid van de controlestof goed. Het gehele controlesysteem is met grote aanpassingswaaier, betrouwbare verrichting, laag mislukkingstarief, lage onderhoudsmoeilijkheid.
3. De constante lijnsnelheid, constante spannings online controle, elimineert hoofdzakelijk aberratie, kleur die tijdens het verven van proces wordt gegoten; nauwkeurig geschikt verschillend technologisch de parameterverzoek van de temperatuurcontrole.
4. Nauwkeurig geschikt verschillend technologisch de parameterverzoek van de temperatuurcontrole, lucht verwarmend en warm-houdt apparaat om het verwarmen tarief te verzekeren en opbrengsefficiency te verbeteren.
5. In het systeem van de machine elektrocontrole dat met het automatische omkeren wordt ontworpen, passage manipuleren het tellen, lengte het tellen, het passage volledige automatische einde of dat in automatisch wordt veranderd functie.
6. De gehele machine die met luchtschijnwerper voor geschikt verrichting en onderhoud wordt uitgerust.

Dit systeem blikt automatische last volgens technologieverzoek in om stoffen voor en achterchromatist te verminderen en opbrengst te verbeteren.

Hoofdstructuur

• Transmissiemechanisme

De gehele machine drijft door twee AC motoren door het toestelreductiemiddel van de katrolaandrijving, verminderingsdoos en de doekrol die door flexibiliteitskoppeling wordt aangesloten, dit type die structuur scheiden is gemakkelijk aan verrichting, het ontmantelen en installatie.

• Kleurstofvat

Het kleurstofvat wordt gemaakt van 1Cr18Ni9Ti-roestvrij staal, het kleurstofvat dubbele te drijven bodemrol goed keurt, uitbreidt de tijd van stof in de kleurstofalcoholische drank, verhoogde stof die efficiency verven; het centrum van het cellichaam installeerde de rol van de snelheidsmeting die snelheid kan meten, lengte tellen, stoffenspanning controleren; de bodem van het cellichaam installeerde de omloopapparaat van de kleurstofalcoholische drank om binnentemperatuur en alcoholische drank bewegende gelijkheid te maken en stoffenchromatist kruiselings te verwijderen.

• Het kader van de breedteuitbreiding

om rimpel tijdens het verven van proces te verhinderen, installeer lentetype het kader van de breedteuitbreiding binnen het cellichaam; het kader van de breedteuitbreiding wordt gemaakt van roestvrij staal, composited van schommelingswapen, de rol van de breedteuitbreiding, de rol van de doekgids, de spanningslente enz.

De spanningslente wordt gemaakt van 4Cr13, met goede mechanische kenmerk en corrosieweerstand.

• Water, het systeem van de stoompijp

De toevloeddelen is composited van waterinham, de nevel van de waterinham en het koppelen de kleppen, gebruiker kunnen volgens daadwerkelijk onderzoek controleren.

De totale pijp van de machinestoom is hoofdzakelijk composited van de thermische isolatierol van het cellichaam, directe de hittepijp van het cellichaam en het koppelen kleppen; is de directe de hittepijp van het cellichaam automatisch die door pneumatische dunne filmklep wordt gecontroleerd.

• Outputmechanisme (selectief kopend deel)

De totale machineoutput heeft twee types: de dwarswapenoutput en de gedreven output van A kader, gebruiker kiezen om het even welk type.

De dwarswapenoutput die in de totale machine wordt geïnstalleerd, composited van dwarswapen, motor, cilinder, rubberrol, het wiel ophoudend mechanisme van de outputmotor gedacht worm om rubberrol te drijven, dan onderdrukt de rubberrol de a-kader rollende rol aan wrijvingoutput.

De het kaderoutput van „A“ is composited van aandrijvingskader, motor doos verminderen, universeel gezamenlijk kruis, a-kader enz. die
