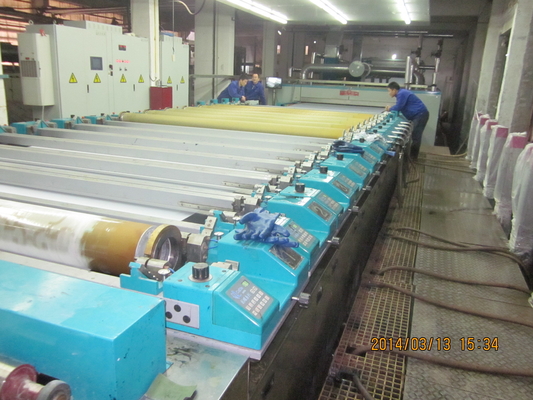

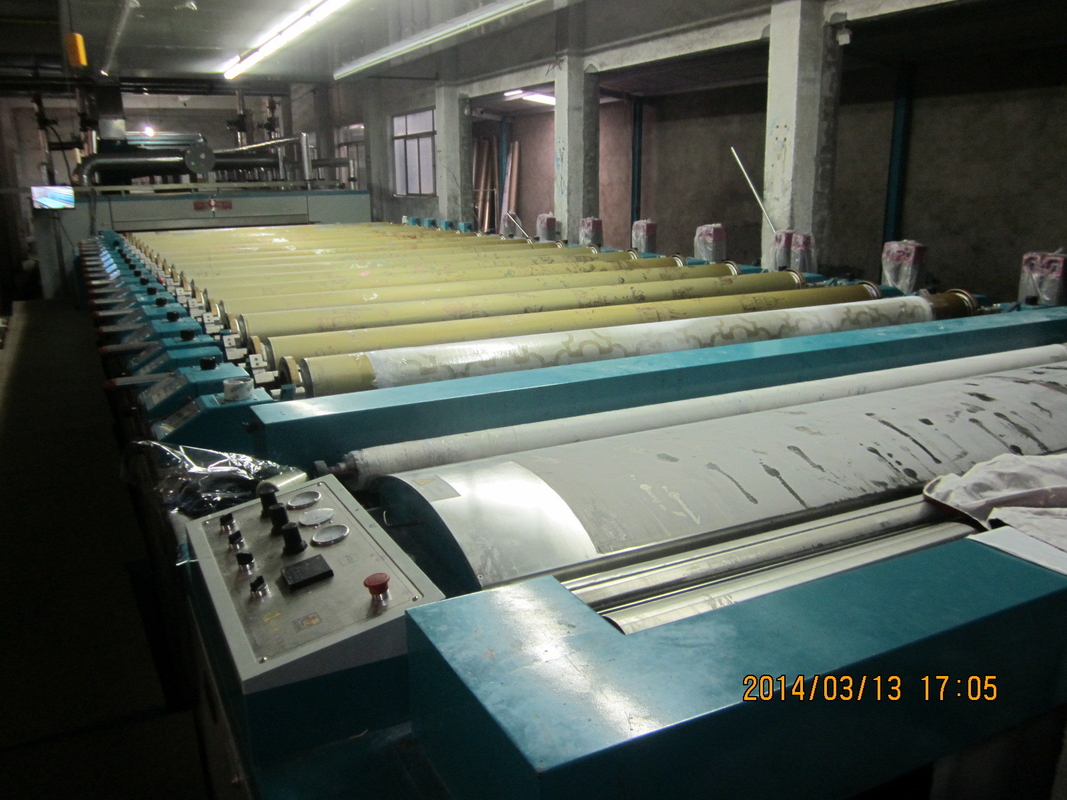

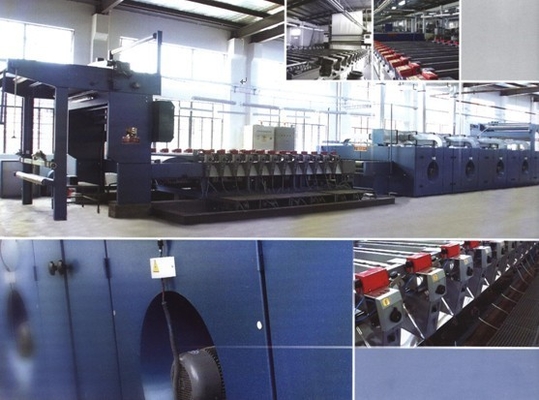

De roterende Machine van de het Schermdruk

Roterende van de Drukmachine 1-18 van het het Schermtapijt kleuren Open type magnetische bardruk

KD180-600 de roterende Machine van de het Schermdruk voor Tapijt

Model: Kleur-4-8 kamers van KD type-1-12

Processtroom: feeding→edge alignment→printing

Hoofd technisch parameter en model:

1. Machinerichting: rechtse machine (gezicht aan het voeden van transmissie op rechterkant)
2. Machine nominale breedte: 18006000mm (Max. breedte 5700mm van de procesvezel)
3. Algemene snelheid: 1~100m/min (Ontworpen speed1~120 m/min)
4. Qty kleur: 1-18
5. De het schermcilinder herhaalt: 640mm914mm1020mm
6. Drukwijze: De open druk van de type magnetische bar
7. Transmissiewijze: het scherm leidt servo onafhankelijke transmissie.
8. Geleidingsband het zelf doffing

Machinestructuur:

Hoog - structuur van het kwaliteits bedraagt box-type blok, 6 kleuren/sectie, 3 secties, 18 kleuren, dalende machinespanwijdte, die mechanische sterkte verhogen. Onder kader keurt het internationale te lassen staal van de Bvorm goed. Het verbeteren van gefundeerdheid en stabiliteit van volledige machine.

• Hoofdaandrijving: De standaard hoge aandrijving van de verminderingsdoos, - kwaliteit van de band van de drukgeleiding. Oppervlakte van het drijven van de textureringsbehandeling van het rolmalen en het fosfor van het plaatnikkel. Verzeker hoogte - kwaliteitsdruk. De eenvoudige mechanische structuur maakt maintanence zeer geschikt.
• Afwijking het rectificeren van geleidingsband: Stabiliteit van geleidingsband die op gidskatrol, op goede voorwaarde van timing het deflashing en de correcte installatie van de geleidingsband wordt de gebaseerd, deze organisatie kan zekere stabiele verrichting van de geleidingsband houden.
• Magnetische lijst: de professionele magnetische lijst verstrekt de permeatie van de evenessdruk, is de magnetische lijst recentste ontwerp cad-CAM van elctromagnetic typerol, maakt de hoge precisie mechanische contractuur permeate van het drukdeeg uniform, geen linker, midden, juiste chromatism, vrij onderhoud.
• Het met een laag bedekken: thermoplastisch of hydrosol (de klant kiest om het even welk type), is de lijmdikte regelbaar wanneer het met een laag bedekken.
• Het scherm hoofdklem: vliegtuiglager met grote trekspanning dat geschikt voor gedwongen richting is en levensduur verbetert.
• Deegpomp: Het lichaam van de roestvrij staalpomp, dat met hand en automatische controletype, Niveaucontrole door hefboom van de deeg de vloeibare voeler wordt uitgerust en PLC.

Hoofdaandrijvingssysteem om geleidingsband te drukken:

KAN technologie en 485 mededeling, onderliggende gecentraliseerd gegevens die in hogere computer, de wijze van de snelheidscontrole worden verwerkt en elke het scherm hoofd servomotor controleren, synchrone druk bereiken om zekere drukefficiency te houden. Al informatie toonde aan klanten door human-computer interface, geschikt te werken en te leiden. Dit systeem is betrouwbaar op voorwaarde van vochtigheid op hoge temperatuur, hoge, sterke corrosie, sterke interferentie.

Het scherm hoofd onafhankelijke aandrijving:

1. De servomotor kan hoge precisieregisteration van het roterende scherm in cirkel van 360° controleren, is het geaccumuleerde verschil van de foutencode binnen 0.08mm. Het controlemechanisme van hoofdverrichtingspaneel kan veranderen toevoegt aan geschikte uitwisseling en direct.
2. Van de het procescodeur van de hoge prestatiesomvormer de snelheidsclosed-loop controle. Andere transmissiemotor gebruikt universele convertor; zet het analoge hoeveelheidstype in digitaal hoeveelheidstype systeem om om precisie van de systeem de synchrocontrole te verzekeren.

Elektronische interne controle van handpiece: De drukeenheden die met onafhankelijke servomotor, gevorderde AC servobestuurder, elke eenheid uitgeruste schakelaar van de breedte prefabkabel worden uitgerust, door optische vezelmededeling om zekere drukprecisie van printer te houden, Elektrosysteem is zeer gemakkelijk voor onderhoud.

Hoofdkabeldoos: gebruikt voor voltagecontrole, kringsdistributie, de controle enz. van de kamertemperatuur.

Verrichting en controlesysteem: aanrakings het scherm gecentraliseerde controle (daarnaast uitgerust met één reeks van knoopcontrole samen met het aanrakingsscherm); machinesnelheid, output, onderbreking en technologische parameterenz. gecentraliseerde vertoning; raak het scherm kan parameterreeks van registersnelheid, registerparameter, die precisie, synchrone factor opnemen, geschikt voor cliënten ook verstrekken om volgens producten verzoek te ontwerpen en te wijzigen.
