KZM180-420 fluweelwas die Stenter-Machine droogt

TECHNISCHE STROOM

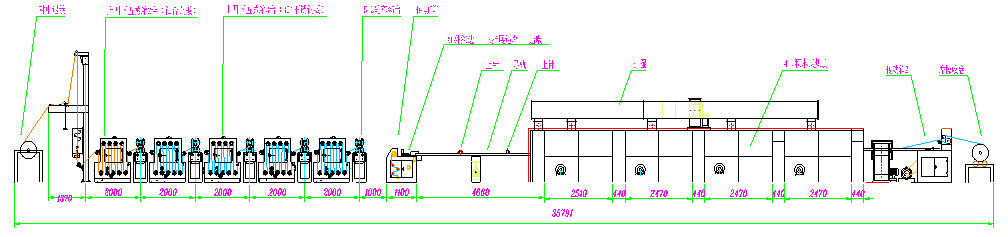

Terug:trekken-volgt in doek kader-op 4 onderaan stoomboot 5 (het blad van de titaniumlegering) het platform *2 + van de 512 padder*2 – omhoog 4 onderaan stoomboot 5 (SS304-blad) *3 + 512 padder *3 – brug – stenter hoofd -- het volgende apparaat van de naaldafbakening – in 4de het elektrische het verwarmen kamerstentering plaatsen – nevelwind om – in werking gestelde naald – tractie te koelen – de dubbele wrijving van de rollenafbakening neemt op (met lengte-indicator

HOOFD TECHNISCHE PARAMETER

1. Efficiënte breedte: 1800 mm
2. Machinerichting: linker of rechts (facultatief door klant)
3. Machinesnelheid: 2-20 m/min (30-40 is m/min citaat 303.144$, verhoogde de lengte 12 m)
4. Transmissiewijze: AC de aandrijving van de de synchronisatie veranderlijke snelheid van de frequentieomzetting
5. Stoomdruk: 0.2-0.4Mpa
6. Samengeperste lucht: 0.2-0.4 Mpa
7. Watervoorzieningsdruk: 0.2 Mpa
8. Spoor: verticale spoor en ketting. Speld het tentering
9. Doek binnen & uit manier: de open-breedte binnen, dubbel-rolwrijving neemt op
10. Qty kamer qty & cirkelventilator: kamer 4 (3m/chamber), *4KW cirkelventilator 8.
11. Hoofdtransmissiemacht: 15 kW
12. Geïnstalleerde macht: 265.1 kW, normaal gebruik 180 kW.

EIGENSCHAP VAN DE MACHINE DE HOOFDstructuur

• In-doekkader

Besta uit in-doekbuis, doekspanner, infrarood het centreren apparaat, het leiden rol, het kader van het kanaalstaal enz.

• Neem rol op:

De basis en de activiteiten nemen rol op goedkeuren het lassenstructuur van het kanaalstaal, neemt het consiting van activiteiten rolkader, basis, hand het centreren apparaat, doorn op.

• MHX523-open-breedtewasmachine:

Vakje keurt de zijraad 3mm het blad van de Titaniumlegering dat met laserknipsel wordt behandeld goed, NC die, oppervlakteschot het uithameren machinaal bewerkt. Gidsrol Ф150mm, 2mm roestvrij staalblad en 2mm de samenstellingsdeklaag van het koolstofstaalblad roler. Gidsrol omhoog 4 onderaan 5.Up rol keurt het blok van het roestvrij staallager, mechanische verbinding goed; Groef met het indirecte stoom verwarmen, het eenvormige verwarmen, handversiewater. Flank met thermometer, oppervlakte en grond in hoek 45, voor observatie.

• padder 512:

Omhoog-inpakkend structuur (de staalrol neer, rubberrol is omhoog, Houdbaarheid), gietijzerkader. Het gebruikt de verminderingstoestellen van Jiangsu Guomao Guotai en motor. Het Padderlager keurt de lagers van de V.S. goed Timken. De cilinderpers van de zuigerlucht, het Parkeren pneumatisch gedragen met het rolslot, in het geval van het drukverlies dat langs na de rubberproductie van de roldeuk wordt veroorzaakt. Zelf-gemaakt roestvrij staal peneumatic controledoos. Euipped met druk regelende klep, drukmaat, het omkeren klep enz. Voor in -in-padder uitgerust met 125 mm-een acrylonitrile-Butadieen rubberbroodje het buigen.

• Kamertype:

① kan hete lucht kleine ciculation door de slag fabroc hoofd van de luchtpassage - - hoofd, de V.N. en beneden de luchtstroom van de luchtpassage zijn aanpast. Bouwsteen 4 kamer installeert 2 collectieve uitlaatventilators. Voorkamer 2 is één groep, is de macht 2.2kw, achter kamer 2 is één groep met 2.2 kW machts, keurt de het paneelbuitenkant van de Hitteisolatie het verminderde blad van 1.2 mm diktekoude goed. De dikte van de thermische isolatielaag 100 mm, rotswol of glasvezel.

② in de kamer geïnstalleerd één radiator, droven twee cicular ventilators, door bestand motor op hoge temperatuur.

③ verbetert de filter netto achter radiator, geschikt om na stoping schoon te maken, hitteefficiency.

④ de gegalvaniseerde buisinjectie beschermt de daling van Roestvlekken. De voltallige vergadering heeft toepassingen in regelgeving, op en neer aanpast luchtvolume.

• Hoofdaandrijving en spoorsysteem: de in-doek breidt spoor, ac de latschacht van de motoraandrijving, de turbinedoos, met inbegrip van de kettingoverbrenging of de doekklemmen van de naaldplaat door het verticale spoor uit en de vlotte verrichting, de ketting heeft permanent spanningsapparaat. De spoorbanners, gebruiken collectieve transmissie HongFang twee hoofd een afzonderlijk in orde makend apparaat, een motorreductiemiddel en het omkeren apparaat vooral binnen hebben, geschikt in installatie en onderhoud.

1. Peneumatic regelende klep boven de kamer. Kamer twee heeft één klep, het instrumentencontroles van de temperatuurcontrole het openen van peneumatic regelende klep voor het controleren van de temperatuur, is de precisie van de temperatuurcontrole ±2℃.
2. Koel en kledend dalend systeem: de koelwind (5.5kw), doek neemt goedkeurt dubbele rolwrijving opneemt op.

ELEKTROmateriaal

1. De controle van de machineaandrijving keurt PLC de transmissie van de de omzettingssynchronisatie van de controlefrequentie goed. De stroomonderbreker, de schakelaar en andere hoofddelen keuren het merk van SIEMENS of van SCHNEIDER goed famouse.
2. Elektroshell van het bakkabinet: de staalstructuur, ziet uit op enige deur, achter verzegeld zonder deur, oppervlakte plastic cement, verhinderen de bovenkant met asstroomventilator en de dekkingsplaat dalingen. Kies elektrobakafmeting uit (eenheid: mm): Hoogte x Breedte x Dikte 2000*800*450
3. De hoofdconvertor van de transmissiefrequentie: Mitsubishi (of verzoek door klant). De convertor van de ventilatorfrequentie keurt merk van het danvers het volledige bedrijf van Denemarken goed.
4. Het instrument van de temperatuurcontrole: Omoron (of verzoek door klant).
5. Controlekring: Het machtsnet door de geïsoleerde verstrekte transformator, 220v.
6. Stel kring in werking: Al van de verrichtingsschakelaar en omschakelaar de toegangsplc van het verrichtingssignaal schakelt inputterminal.

GEBRUIKER - BEPAALDE DELEN:

Geïnstalleerde materiële, totale netwerk, pepeline, trunking, verlichting, gedraaid luchtcompressor, pijpleiding, hittebron, sinds getrokken met buis, doekauto en ander uitvloeiselmateriaal.
