1.5kw gaas het groeperen machine/het schuren en blekenmachine naadloos staal

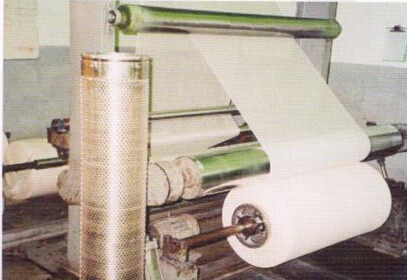

KD000-120 gaas het groeperen machine

KD000-120 gaas het groeperen machine/schurend en blekenmachine/het groeperen machine die voor gaas wordt gebruikt

1. Toepassing:

Deze machine kan voor het groeperen van medisch gaas worden gebruikt alvorens te schuren en blekend.

1. Proces – stroom: Debatching het →batching (verwijs naar tekening in bijlage)

2. Hoofdspecificatie

• Stoffenbreedte: ≤1200mm
• Mechanische snelheid: 10~70m/min
• Machinetype: Linker of rechts
• Windende diameter: 700mm
• Beschikbare samengeperste lucht: ≤0.4MPa
• Het slepen methode: AC frequentieomzetting
• Totale macht: 1.5kw

3. Structuureigenschap:

Het bestaat etc. uit machinekader, overgangsgidsrol, transmissiedelen, pneumatisch onder druk gezet apparaat, de rol van de initiatiefcompressie en windende rol, spil, debatching schacht, het apparaat van de spanningscontrole.

• Machinekader: de midden verticale kolom keurt 280×82mm kanaalstaal goed, dat per transversaal spoor wordt verbonden. Beide partijen maakten van 140×6mm kanaalstaal, die basisopstelling twee dragen platforms, schommelingswapen dat door pantserplaatboord wordt gemaakt. Het gehele machinekader is stabiel en hol.

• Overgangsgidsrol: de hogere diameter van de gidsrol is 125mm; de twee overgangsgidsrollen heeft 100mm diameter.

• Transmissiedelen: de rol van de initiatiefpers roterend met behulp van de motor van 1.5kw AC sloot direct reductiemiddel door het slepen van transmissieschacht aan.

• Pneumatisch onder druk gezet apparaat: bestaat uit olieverstuiver, decompresseren klep, manometer, richtingklep, voeren 2 vat en gezamenlijke enz. uit

• De rol van de initiatiefcompressie: diameter 220mm. gemaakt van A3 naadloze staalbuis (φ219×10mm) die door 2.5mm roestvrij staalplaat wordt verpakt voor extern.

• Windende rol: gemaakt van 3mm roestvrij staalplaat, netwerkdiameter: 8mm

• Dichtheid: 5102/m ² de Lasdekking aan zowel kant, niet alleen gemakkelijk voor spil die, maar ook verzekert vloeibare stroom wanneer het schuren als het bleken opnemen.

• Het apparaat van de spanningscontrole: spanningsklep die door elektrisch deel wordt beslist en die door magnetische poederkoppeling wordt uitgevoerd.

2. Installatie en het aanpassen:

1. Tekenas voor installatie overeenkomstig stichtingsplan; zorg elk van stichtingengat volgens as ervoor en merk de as van ander deel.

2. Zorg elk stichtingsgat per vereiste grootte en diepte ervoor.

3. Houd over concrete oppervlakte vlak en proper.

4. De bout van de opstellingsstichting aan soleplate en gezet het aan stichtingsgat, installeert machinekader.

5. Moet de centrale lijn van het machinekader `s met de centrale lijn van groundsill overlappen, dragend ijzer aanpassen en de regelbare bout horizontaal, over omslag van machinekader rechtop met de centrale lijn van groundsill moeten zou.

6. Zorg de hefboom en de parallelle graad over de installatie van het machinekader door middel van lijncoördinaten ervoor

7. Installeer andere delen op machinekader en zorg het niveau en de parallelle graad ervoor.

8. Installeer gidsrol, moeten allemaal niveau en parallel met elkaar houden.

9. Vul beton in stichtingsgat. Zorg uprightness van stichtingsbout ervoor.

10. zorg het niveau en de parallelle graad van al gidsrol ervoor, en houd het flexibel. De bewegende delen kunnen buigzaam zijn installeren en verwijderen. Zorg de strakheid van kettingswiel ervoor.

11. Verbind elektrisch schakelschema

12. Schroef onderaan stichtingsbout na het concreting, controleer niveaugraad.

13. De volledige externe pijpleidingsinstallatie, elektrische en samengeperste lucht is klaar voor verrichting.

3. Voorbereiding en verrichting

Controleer de smering over volledig het dragen en reductiemiddel, en houd de netheid van gidsrol.

Het opdragen: Neem de debatching schacht aan voeringspijp op en pas het in middenpositie aan, hef de doekrol op en maak de debatching schacht met bevestigingsschacht parallel, die de dekking bewegen met het debatching van schacht en haal het aan.

Test met doek: controleer de machine wanneer geleidelijk aan in werking gesteld in de snelheid van de doekgids, stijging aan geschatte mechanische snelheid wanneer het op normale voorwaarde is,

De opstelling en past spanningsklep aan, inspecteert de variatie van de spanning van de stof.

4. Onderhoud

• Neem de doek aan opslagrek na het rollen, verwijder het lager, de klem en de spil.

• Draai van voeding en gaslevering; maak de oppervlakte van gidsrol schoon.

• Smeer regelmatig elke lager en transmissieketen.

• Controleer elk lager, reparatie of vervang geschikt het.

• Controleer magnetische machtskoppeling regelmatig, reparatie of vervang geschikt het

• Draai van algemene geschikte voeding wanneer tegengehouden machine.
