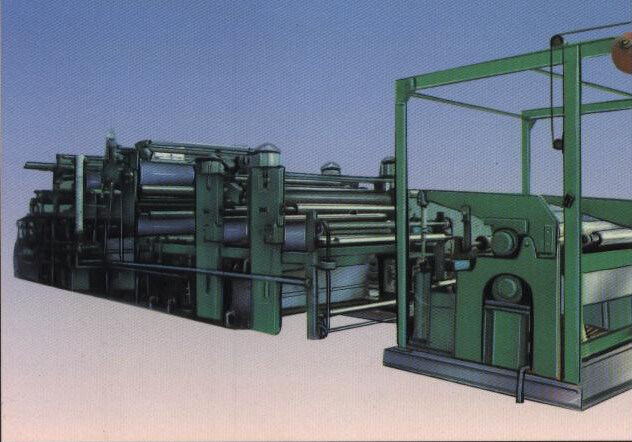

Oscillerende Textielwasmachine voor deken na het verven en druk

Oscillerende Textielwasmachine voor deken na het verven en druk

LMH694 oscillerende wasmachine

Toepassing:

Deze machine is geschikt voor wasdoel van katoen, chemische vezel en gemengde stof na druk en het verven. Bijzonder geschikt voor druk, het verven van de algemene, acryldeken van Rachel, katoenen deken, handdoek en andere zware stof na was.

Hoofdspecificaties

Type: linker of rechts

Nominale breedte: 1800,2000,2200,2400mm

Het werk snelheid: 5-30 m/min

Oscillerende manier: op tijd schommeling en roterende trommelschommeling.

Drijfmanier: AC de synchronisatie van de convertor het multieenheid drijven.

Geïnstalleerde macht: 68kw

Buitenafmetingen: 16990× (W+2800) ×2800mm

De oscillerende & wassende gecombineerde lijst van de machineverpakking.

1 het open centreerinham voeden

2 onderdompelingstank twee bovenleer twee diameter van lager, hogere en lagere doek de leidende rollen is Φ125, worden de schachtenhoofden gemaakt door roestvrij staal

Het hogere lager is de textiellagers van UCP207, wordt het lagere lager speciaal gemaakt zonder typesaantal, ingebouwde grafiettussenvoegselring (de diameter van schachtgat is 35 mm)

3 de rolpers van MH691-260 2, drijfroldiameter isΦ250

De rubberhardheid van de drijfrol is 90º, is de rubberhardheid van de gedreven rol 82º-85º.

2 eindlager van de rol: 3612, kader, olie sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Het aandringen pneumatische cylinderΦ160×70, de klemring op het roleind dat isΦ60 draagt

Motor snelheid-reductiemiddel: BWD13-15-4KW cirkelvormig de snelheidsreductiemiddel van het speldtoestel

4 snelheid die omhoog-laag heftoestel aanpast

UCP207 hoge voet textielmachines

dragende zetel, een diameter Φ125, penumatic cilinder MP2-63 * 150, enig oor van de doek leidende rol in het type van staartring, fjz-x hoeksensor.

5 tank van het de mondroestvrije staal van MH502-260MH502-260 is de open, de dragende zetel van de hogere en lagere het leiden rol hetzelfde van de kleine onderdompelingstank

6 ronde trommel oscillerende tank

De oscillerende rol uit diameter Φ350, de stempel van het oppervlakteφ12 gat, twee einden die Φ65 (zhejiang jiashan minhua die Co., Ltd van technologie verzegelt) verzegelen de dragende zetel van het schachteind is hetzelfde als de het leiden rol van de kleine onderdompelingstank. Motor snelheid-reductiemiddel: BWD13-23-4KW cirkelvormig de snelheidsreductiemiddel van het speldtoestel

7 Incircle van Achthoek rollerΦ350, mechanische sealingΦ65, productieplaats is hetzelfde als de ronde trommel oscillerende tank.

De hogere en lagere het leiden rol diameterΦ125, hoger leidend rollager UCP207, lagere het leiden rol is hetzelfde als kleine onderdompelingstank

Motor snelheid-reductiemiddel: BWD13-23-4KW

8 hogere en lagere persrol, diameter isΦ350

De rubberhardheid van de drijfrol is 90º, is de rubberhardheid van de gedreven rol 82º-85º.

2 einden het dragen van de rol: 3612, kader, olie sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Motor snelheid-reductiemiddel: BWD14-23-7.5KW (4 polars) cirkelvormig de snelheidsreductiemiddel van het speldtoestel

Is de pers pneumatische cilinder Φ200, is de klemlente van schacht Φ90

9 vezelopslag

Het kader diaΦ200, de dragende zetel van de vezelopslag van UCP208 van textielmachines

Motor snelheid-reductiemiddel: BWD11-11-1.5KW.
