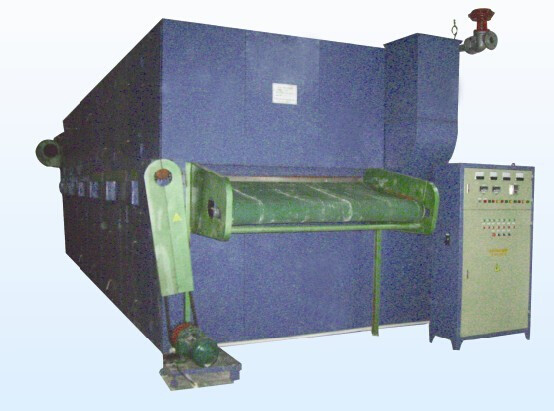

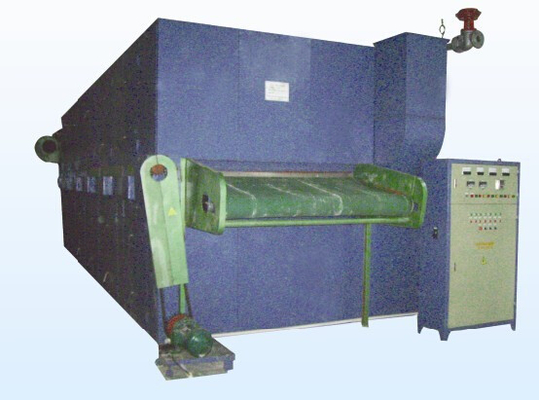

Kd-R456 droger van het type de roterende scherm

Toepassing

Deze machine heeft het overvoeren van apparaat, geschikt om gebreide stof en geweven stof te drogen.

Het werk principe

Roterend (deel 1) is ponsencilinder, wordt de helft van het roterende scherm geblokkeerd door verbindingsplaat (deel 2). De twee naburige roterende schermen tegen roteren, verzegelen plaat wordt bevestigd. De lucht, na verwarmd in verwarmer (deel 4) door centrifugaalventilator (deel 3), door gidsplaat (deel 5) in grijze stoffenlaag (deel 6) voor omloop, gidsplaat (deel 5) verdeelt uniform hete lucht langs de grijze richting van de stoffenbreedte. Grijze stof die aan het eerste roterende scherm door vervoerrooster wordt geleverd (deel 7), dat onmiddellijk door de lucht op lagere oppervlakte van het roterende scherm, de grijze stof op de verbinding van de twee roterende schermen wordt geabsorbeerd die naar oppervlakte van het tweede roterende scherm worden verplaatst. De geverfte grijze stof door geleverd aan buiten de machine. De uniform geverfte stof, omdat het beide afwisselend geverfte kant is.

Het principe van luchtcirculatie in de roterende het schermdroger is verrichting tegen de stroom in van uitlaatgasomloop. De verse lucht indrafted van het achter roterende scherm en mengde zich met omlooplucht. Na het verwarmen, cyclusgebruik, gaan de delen van in zich opnemene lucht in het vroegere roterende scherm, het ononderbroken verwarmen binnen, dan absorberen water, stijgt de vochtigheid van lucht geleidelijk aan, komt vochtig gelost aan buitenmachine door de actie van middelpuntvliedende kracht, natte grijze stof vochtigste hete lucht samen, dan daalt de vochtigheidsherwinning van grijze stof geleidelijk aan, stijgt de temperatuur en ontmoet verse lucht met lagere temperatuur in de uitgang van het roterende scherm, de temperatuurdalingen van de grijze stof.

Productspecificaties

1. Volgens het verzoek van de klant, kan de machine linker zijn of de rechtse machine, ontwierp snelheid is 5-60m/min. de Maximum het werk breedte 18002200mm is.

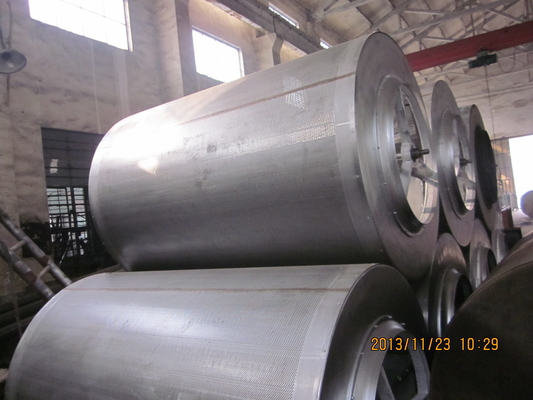

2. Dia. Van het roterende scherm is 1400mm, roestvrij staalplaat met 2mm dikte, ponsen 2mm.
3. Ventilator: centrifugaalventilators, met diameter 1200mm, 730 t/min.
4. Verwarmer: de multibuisspanning verpakte naadloze staalbuis met diameter 25*2, die met aluminium band, dikte 0.4mm, stoom het verwarmen of olie het verwarmen type wordt behandeld.
5. Netcom drijfmotor, aandrijvingsmotor, verminderingsdoos (Changzhou Jiangsu, China) 4kw-4P-7: 1, 1 reeks, ventilatormotor: 3 PCs, 4P-11kw, 3pcs, 4P-7.5kw (het voeden en de afzet zijn in transmissie twee)
6. De de verbindingsplaat van het hittebehoud in buiten machine is 50 mm dik.
7. Vormgrootte (het werk breedte 1800mm), het grote roterende scherm LWH: 12*4*2.9m.
8. Elektromateriaal: elektrisch materieelelement (CHINT Zhejiang) + 1 reeks van 3.7kw-frequentieconvertor + 3 reeksen van 18.5kw-frequentieconvertor.
