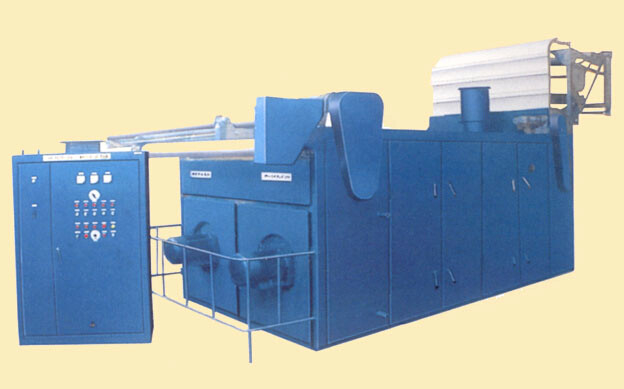

Kd-874B niet-contact Hetelucht Drogende machine

Toepassing:

Deze machine keurt niet-contact goed het principe van de hete luchttrilling, geleverd zonder spanning bereikt, trilt de golfvorm van de stoffen hete lucht in de ovens om tot de stof laagste spanning en binnenspanning te maken, en pluizig en zacht te houden. Speciale geschikt voor handdoek, weefselstof en gebreid stof of fluweel, de corduroy zware stof van enz.

De belangrijkste specificaties:

1. Het werk breedte: 2200mm
2. Stoffeninhoud: 28m
3. Ontworpen snelheidswaaier: 1~25M/min (dikke stof), 1~65M/min (dunne stof)
4. Normale omwentelingssnelheid: 6~10M/min (dikke stof, 600~750g/square-meter), 25~55M/min (dunne stof)
5. Ontworpen temperatuur: 125~145℃
6. Ontworpen stoomdruk: 0.588Mpa
7. Geïnstalleerde macht: 36KW
8. Machinegewicht: rond 10.5 ton

Machinekarakters

1The de machine wordt hoofdzakelijk ontworpen voor het drogen van vezels, de het drogen capaciteit niets heeft met het stoffengewicht, slechts te doen verwant met vochtgehalte.

2If de zachte en pluizige gevolgen worden vereist voor de vezel, is het noodzakelijk om de het werk snelheid te verminderen. Als het drogen het doel slechts wordt vereist, kan de het werk snelheid worden opgeheven.

de drogende stof van 3When, de machine is in de hoogste temperatuur, dan is de consumptie van de ventilatormacht slechts 20KW, is de totale drijfmacht 26KW, zodat hoe te om de temperatuur te controleren speelt een hoofdrol voor energie - besparing, energie - besparing, verhogingsefficiency. Daarom is het redelijke gebruik van de machine en het selecteren van de aangewezen voorwaarden van verrichting van grote betekenis.

Het werk principe

1, het voeden van de stof van inham aan afzet is samengesteld uit vijf groepen actieve guideing rollen, heeft de stof geen spanning in het het overbrengen proces. Omdat is de ononderbroken transmissie van de drijf het leiden rollen, zodat de stof het hoge mogelijk om het hoge overdrachteffect en de continuïteit en de automatisering van het gehele proces te realiseren. De stof van de lijnsnelheid wordt beslist door vijf groepen het leiden van rollen, synchrone aangepaste de motortransmissie van gelijkstroom om de aangewezen snelheid te controleren. Het principe om stof wordt te drogen gedwongen om hitte over te brengen, is de watermolecules verdampt weg door de hete lucht. Zo zolang de stof door WMH874B - 180 typemachine gaat, uit zal de stoffenvochtigheid zijn verdampt, kan de stof met de heldere kleur, het zachte handgevoel, het sterke pluizige gevoel en het volledige effect van spatie zijn.

2, de stof die in de niet contact drogende doos zijn gaan los, stentered horizontaal en golfvorm in het voeden richting, licht gecontacteerd met het luchtstroomkanaal dat de bijrol speelt. De stof in het golfvormkanaal is volledig uitgegleden, niet dicht met om het even welke metaaloppervlakte gecontacteerd, stof in een rechthoekig golfvormkanaal die en hete lucht in raaklijnrichting overbrengen contacteren, recht 3 links 2, en de spatie in loodrechte richting, daarom, in sterk het blazen in de verticale richting blazen, kan de spatie volledig worden opgericht, vooral verdwijnt de vezelstof na hete lucht die links en, het verhardende fenomeen van de vezel, wrijving en spanningskracht van de geëlimineerde garens net blazen, zodat is de lege bouw volledig assuranced geweest, kan het voelen worden verbeterd, toont het garen zijn zacht en pluizig gevoel.

3, omdat het stoffenkanaal golfvorm plooide, en wegens de wrijvingkracht van de pijpmuur en de scheerbeurtspanning van de hete lucht, die het gas maakt stromen tonen dezelfde plooiingsvorm, zodat de hete lucht sterk een schok van de sinusgolf in de ronde pijpleiding, de van de de oorzakenstof van de hoge snelheidsstroom golvende schok en de overdrachten aan de stof veroorzaakte. wegens de schok van stof, flexibiliteit, kwaliteit van de stof verbeterde en verzekerde, stof om losse vertraging volledig te worden.

4, hete luchtcirculatie zijn een ringsstroom in één enkele richting, een gesloten lijnsysteem (slechts een kleine hoeveelheid toegevoegd), zodat zijn snel verwarmen omhoog, de hitteconcentratie en de hitteconsumptie, in het bijzonder de temperatuur in het inhameind hoog, dat de hitteefficiency kan zeer verbeteren.

Structuureigenschappen:

1, Alle posities van de machine die lichtjes met zelfs de stof en al stoffenkanaal gecontacteerd, worden gemaakt van de roestvrij staalmaterialen van uitstekende kwaliteit, die aan de vlakke, lichte, vlotte vereisten voldoen.

2, stof contacteren volledig metaal geen oppervlakte, enkel beweging in het kanaal van de luchtstroom. Houd fundamenteel de stof geen-gecontacteerde voorwaarde.

3, het transmissiemechanisme en een systeem van de stoffenlevering verzekeren zo laag mogelijk de kracht van de stoffen radiale spanning.

4, wegens de hoge snelheidsoverdracht van de stof, de stof houden de golf-vorm motie, tijdens pluizig-droogt, opbrengst een bepaalde hoeveelheid het vliegen zijdelaag wordt geproduceerd, dat behandelend al hoeken en de oppervlakte van de structuur, dit de thermische efficiency zal beïnvloeden, zodat de plaattype filtrerende netten installatie vóór de radiator, zijn om de hete luchtstroom te zuiveren, die zeer verbeterend de snelheid en de efficiency van lucht het verwarmen zal.

5, de cabine zijn de gesloten structuur, wordt de behandelende plaat van de cabinedeur gemaakt van warmteisolerend materiaal, en van een hitte gerecycleerd apparaat, voorzien om de hitteefficiency te verbeteren.

6, basiskader, het kader zijn staalstructuur, en worden de stof gecontacteerde delen gemaakt van opgepoetste roestvrij staalmaterialen van uitstekende kwaliteit, is de oppervlakte van de drogende ruimte met een laag bedekt met hittebestendige verf, om roest te verhinderen.

7, de machine hebben unieke voordelen van energie - besparing, snel verwarmend, hoog rendement. Energy-saving de overweging behandelt alle details van de structuur, die tot de machine minder energieverlies, hoge thermische efficiency maken. Energie - de besparingsprestaties zijn opmerkelijk.

8, de machine hebben de voordelen van eenvoudige structuur, eenvoudige verrichting, geschikt onderhoud, geen behoefte van speciale technische arbeiders te werken.
