De was & het drogen van kd-LMA047 Desize waaier/Stoomwasmachine

Toepassing

De machine wordt gebruikt voor stoomwas van katoen, hennep en zijn mengsels.

Processtroom

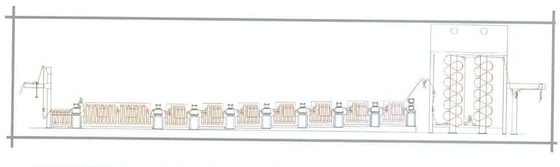

Open-breedte aan inham-schurende doos-HFM512 2 rol padder-2 groepen (MH919-de doos van de stoomwas + de rol van HFM512 2 padder)- (MH915-de doos + de HFM5122-Rol van de stoomwas padder) ×4 groepen-MH915 stoomdoos + de rol van HFM513 3 padder-MH616 drogende machine (30 PCs van drogende cilinder)-schommeling aan afzet

Hoofd technische parameter

1. Machinebreedte: 2000mm
2. Snelheid: 15~70m/min
3. processnelheid: 15~55m/min
4. samengeperste luchtdruk: 0.4~0.6mpa
5. Aandrijving: multifrekwentie de snelheidsaandrijving van de synchronisatieeenheid
6. Qty van desizing wasmachinekom: 9 kommen
7. Qty. van drogende cilinder: Φ570mm 30 PCs
8. Aandrijving: AC de aandrijving van de frequentiemotor
9. Controleapparaat: PLC
10. Het installeren van macht: 32kw
11. Vormgrootte (L*W*H): 29825×2800×4800mm

Hoofdstructuureigenschappen:

• Inhamapparaat

Het inhamkader wordt gemaakt van staalplaat, die met doekspanner, het leiden rol, rand guider enz. wordt uitgerust.

• Padder

HFM512 2 rol padder: de geschatte druk tot 3 ton, enige samendrukkingskneep, die onderaan perstype gebruiken, hogere rollen is staalrollen, die door het reductiemiddelentransmissie van de omschakelaarsmotor worden gedreven, diameter 225mm van de staalrol, die 2mm roestvrij staalplaat delocaliseren. De lagere rol is rubberrol, diameter 250mm, is het rubbermateriaal nitril-butadieen rubber, is de rubberdeklaagdikte ongeveer 18mm. Hoger en lager wordt het lichaam van de samendrukkingsrol gemaakt van naadloze staalpijp, is de dikte van de pijpmuur 28 mm. De transmissiemacht is 2.2 kW.

HFM513 3 rol padder: de geschatte druk tot 5 ton, dubbele samendrukkingskneep. Eerst en tweede rollen zijn rubberrollen, is de middenrol staalrol. De hogere rubberrol is hoofd gedreven rol, diameter 300mm, is het rubbermateriaal nitril-butadieen rubber, is de rubberdeklaagdikte ongeveer 20 mm. De transmissiemacht is 5.5 kW.

• MH915 de doos van de stoomwas

① de plaatdikte van de roestvrij staalmuur: 3mm, het leiden rol Φ150mm

② de centreerafstand tussen hogere en lagere rol is 1000mm, gebruikt mechanische verbinding.

③ het vakje wordt voorzien van water, stromen, combineert einde-motie tussen de Kabinetsrug en kan goede wasresultaten en economisch energieverbruik verzekeren;

④ het directe stoom verwarmen binnen de doos, leidt de stoombuis die met dubbel omhulsel, schok van stoom aan waterschommelingen wordt uitgerust.

⑤ het directe stoom verwarmen binnen de doos, leidt de stoombuis die met dubbel omhulsel, schok van stoom aan waterschommelingen wordt uitgerust.

⑥ de voordelen die van stoom schoonmaken: de sterke weerstand van met lage spanning, omfloerst, laag consumptie en hoog rendement.

• MH616 cilindertype drogende machine

Drie kolommen, elke kolom die 10, droogoven is een structuur van het staalkader, geen sluiting, schuine bovenkant met het verwarmingssysteem van de anti-druppelstoom, heftoestelstructuur drogen die met uitlaatstroomlijnkap wordt uitgerust. Roestvrij staal die 570mm, aandrijvingsriemen, de bars van het transmissieschild drogen. De geconcentreerde drainage, elke kolom een thermodynamische typeval, heeft en de baan gelopen.

• Afzetapparaat

Het kader is staal gevouwen plaatstructuur, uit genadedoek gebruikte doek, ingebouwde motoraandrijving.
