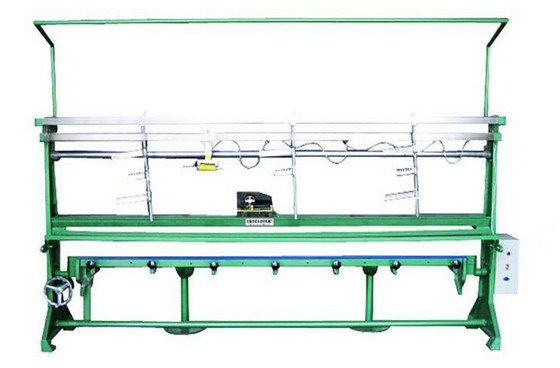

8-16 lijnen Automatische met riet bedekkende machine/Garen Vervende Machine met 3×10×70 mm

8-16 lijnenga177 Automatische met riet bedekkende machine/Garen Vervende Machine met 3×10×70 mm

Toepassing:

Dit soort machine kan op hevelontwerp, tekening-binnen en riet voor weefgetouw worden toegepast dat allebei

Met riet bedekkend doel:

Het met riet bedekken betekent het garen draad zou moeten zijn in garenruiter, hevel en staalriet overeenkomstig originele garenstructuur vóór lift aan weefgetouw, om de loods te vormen voor het weven en de pendel te maken introduceren abb om de vereiste stof te kronkelen.

Het met riet bedekkende proces neemt de laatste plaats bij garen voorbereidend proces; het is eenvoudig maar zeer belangrijk. Het zal maakt de grote invloed en de schade zijn, als wij geen aandacht aan dit proces besteden. Het met riet bedekken automatisch betekent niet alleen tijd en efficiencybesparing, maar ook betekent de direct economische rente. Deze machine kan als ideaal materiaal worden beschouwd om in het weven van proces met riet te bedekken.

Hoofd mechanische eigenschap:

Deze machine heeft eenvoudige structuur en precies is de motie, garen het verdelen stabiel en duidelijk. Werk gemakkelijk en handhaaf. Het heeft de toepassing van verschillende vorm (met pendel of zonder pendel.)

Hoofd technische eigenschap:

1 type: automatisch hevelontwerp, tekening-binnen en riet.

2. Beschikbaar druppelbuisje: 6 lijnen.

3. Beschikbare hevel; 8-16 lijnen.

4. De hoogte van het staalriet; (regelbare) mm≥mm 150

Beschikbare de flenzen Max. diameter van de weefgetouwstraal: ≤1200°

5. 3×10×70 mm

6. Klem: D400-4A beschikbare klemmagneet 3×10×100 mm (zonder pendel) 3×10×70 mm (met pendel)

7. Automechanisme: automatisch verspreider (Model: 88-21 PCs 1.)

Automatisch klem (Modelg177-0300 1stand)

Automatisch rietapparaat (Model 0400 1 tribune)

8.Overall afmeting en gewicht

Nota: De hoogte omvat daglichtlamp, omvat de breedte de basis van de weefgetouwafwijking.

Het werk principe:

Dit systeem bestaat uit gids rail0114, gecombineerde delen 0300, elektriseert de schroeflijn D000-1,4 riet (of de dienstrem) enz.

Het werk principe: de geïnstalleerde eeuwige magneet om electromagne pool te verbinden en het opstellingsterugstellen springen in het hoofd van klem, geïnstalleerde contactschakelaar bij handvat van het met riet bedekken van naald op. Zet aan inschakelen het handvat (of de dienstrem), elektromagneet lopend, eeuwige het garenruiter van de magneetaanraking en de achterstand inlopen garenruiter en terugstellen door de lente, hier worden verdeeld zal elk van garenruiter en hangend bij geschatte hoogte om het het machinaal bewerken proces te ontmoeten. Dit wordt beschouwd als volledig motie. Neem onophoudelijk de motiedraaien.

Automatisch het verdelen systeem

Het bestaat uit gids rail0122A, verspreider (Model 88-2) enz.

Het werk principe: de opstellingsverspreider om spoor te leiden, voeding aan te zetten, motorbegin die, en garen via de pool van de aandrijvingsworm en het verdelen schroef te verdelen, zal 3times-kaarden en 2times die door schroefdraadgaren schikken het verdelen van slaktrog worden en zal de uitgespreide lopen, wanneer het aan het vereiste en aan de eerste het contactschakelaar van de garenaanraking voldoet, hefboom van de aandrijvingsverbinding zijn, verminderde kring, motor die, na garen het met riet bedekken wordt tegengehouden, zal de verbindingshefboom door de lente worden teruggesteld, zet de kring, motorbegin het lopen aan. Neem onophoudelijk de motiedraaien.

De verbinding tussen de schakelaar van het wormwiel, wormhefboom en garendichtheid.

om het garen precies verdelend te maken en leeg en dubbel hoofd te verminderen, zou de omwenteling van het verdelen van schroef met voorwaarts gidsproces verenigbaar moeten houden. Als niet, zal het langzamer leidend proces zijn. Vandaar, moet het wormwiel en wormhefboom (0918.1917) veranderen wanneer de stof is veranderd. Om hen te maken met elkaar corresponderen.

Bereken formule:

Het verdelen de dichtheid van de het Weefgetouwstraal van de schroefomwenteling: (1 pcs/100cm) = 10×onwaste trechometer (cm)

Schakelschema:

Deze machine keurt gecontroleerd silicium goed commutate, maakt 220V of 380V AC voeding aan 12V of 36V lagedrukac veiligheidsvoeding, lossen vervangen traditionele 522 en vermijden gevaarlijke brand af. Het onderzoek en ontwikkeling en zijn toepassing die door onze ingenieurs wordt de bezeten.

Maak schakelschema vast.

Vervangstukken:

Het wiel van de schakelaarworm: (0918) worm: 15T, 18T, 28T, 35T (facultatieve 2 reeksen)

Afwijkingsklem: 1 stuk

Hevelklem: 1 stuk

4 met riet bedekkende naald:

2 klemmagneet (D415)

de 2 teruggestelde lente (0308)

de 2 teruggestelde lente (0915)

Gevoegd document

Instructie, mechanismeoverzicht en certificatie

Onderhoud:

Om de netheid over machine te maken, zou elke verschuiving schoon moeten houden en de olieopening smeren om slijtage en scheur te verminderen. Onderhoudseis ten aanzien van dagelijks gebruik:

8 uren.

Maak en olie schoon: elke verschuiving

Onderzoek en inspecteer: elke week

Veeg af en herstel: elke maand
