MITSUBISHI-PLC Intelligente Sectionele Scheeftrekkende Machine 2300 - 3600mm

MITSUBISHI-PLC Intelligente Sectionele Scheeftrekkende Machine 2300 - 3600mm

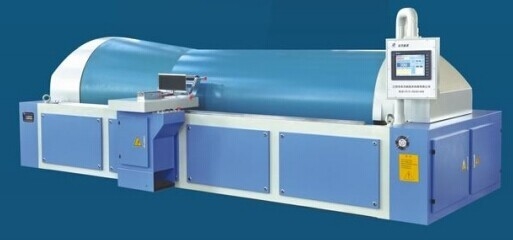

KD988C intelligente Sectionele Scheeftrekkende Machine

Het is voorbereidend aan het weven van lijnen van woltextiel, handelsmerkstof, zware de gloeidraadstof van de draai synthetische vezel, garen geverfte stof, natuurlijke zijdestof, handdoekstof en industriële speciale structuren. Het kan met water-jet, lucht-straal, rapier en tangweefgetouwen worden voltooid en is een uitstekend substituut van gelijkaardige producten van Europa.

Specificaties:

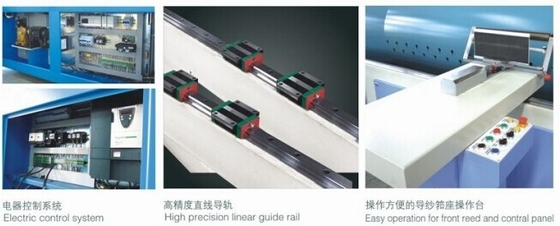

Elektrische PLC op hoog niveau van configuratiemitsubishi ging het servo van de de motoraanraking van de systeemstap werkstation van de het schermcomputer vooruit

Volledig geautomatiseerde automatische controle voor de gegevens van inputverscheidenheden van gareninformatie, automatische berekening, nauwkeurige beweging van het scheeftrekken van lijst, hoge intelligentie

De gewenste richtende spanning kan vóór of tijdens het richten worden geplaatst om perfect het winden resultaat te verzekeren

Het grote aanrakingsscherm, duidelijke, rijke informatie-inhoud die, gemakkelijke verrichting, gedetailleerde het scheeftrekken voorwaarde en het oplossen van problemen voor elektrische en luchtcomponenten tonen

Beginpunt plaatsbepaling en sectiegroepering dat gemakkelijk door één sleutel moet worden geplaatst

De geavanceerde technologie van de gebiedsbus beschikbaar voor gemakkelijke transmissie van om het even welk signaal van om het even welk deel van de machine, volledig automatische verrichting voor het testen, het oplossen van problemen en parameter het plaatsen

Met de stijgende dikte van het garen, de scheeftrekkende lijst die door de onafhankelijke ingevoerde beweging van de stapmotor achteruit controleerde automatisch om de constante ruimte tussen voorbehoefte en garenoppervlakte te garanderen Deze ruimte kan vanaf de verschillende verwerkingsvraag worden geplaatst

Het scheeftrekken moet de hoofd horizontale beweging die door een servomotor riet huren en vaste vismand wordt gecontroleerd die, centraal van de sectie van het afwijkingsgaren altijd in beeline zo zelfs spanning van beide sectiekanten verzekeren

Geïntegreerd afwijkings richtend apparaat geschikt voor grote richtende spanning, pasvorm voor allerlei garens

Vaste 1:8 of 1:6 spitse trommel, die van bladstaal wordt gemaakt, hoge nauwkeurige dynamische evenwichtig, pasvorm voor allerlei stralen

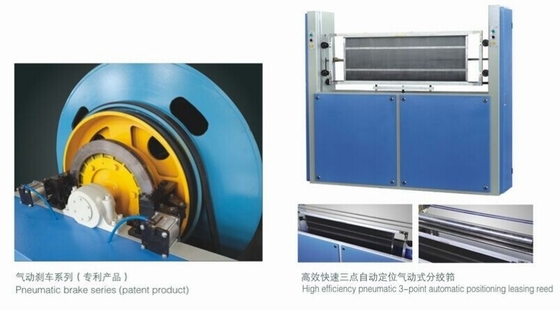

Pneumatisch three-point automatisch plaatsend het huren riet, hoog rendement en functie in korte tijd

Gidsspoor en infrarode rooster beschikbaar voor waarborgveiligheid van het richten van verrichting

De verscheidenheid van spoelvismanden beschikbaar voor de einden van de optiekegel en de kegel werpen aan orde

Verscheidenheid van spanner voor opties

Infrarood foto-elektrisch gebroken de motieapparaat van het eindeinde

Oli?end in de was zettend apparaat en statische eliminator beschikbaar voor optie

Technische parameters:

Het werk breedte: 23003600mm

Straaldiameter: 800mm 1000mm

Het scheeftrekken snelheid: 0800mmin

Richtende snelheid: 0160mmin

Devlation van het richten van spanning: ≦±2%

Het remmen afstand: ≦2m (500mmin)

Trommeldiameter: 1000mm

Trommel die verminderen: 1:8 of 1:6

Kegellengte: 1150mm

Sectie dwarssnelheid: stepless 0.001-9.999mmr

Sectie het plaatsen nauwkeurigheid: ≦0.01mm

Sectie dwarsnauwkeurigheid: ≦0.02%

Sectiebreedte: 0450mm

Scheeftrekkend controlewerkstation: het scherm van de 10.4 duimaanraking

Gareneinden: 480 (wolkatoen of gemengd garen) 560 (gloeidraad)

Inputvoltage: 3×380V±10%

Totale macht: 7.5KW of 11KW

Macht van het richten van motor: 15KW of 18.5KW

Gewicht van machinehoofd: 7000KG
